納米氮化鋁粉具有高比表面積、高硬度、高導(dǎo)熱率、高絕緣性等特點(diǎn)，屬類金剛石氮化物，可穩(wěn)定到2200℃，室溫強(qiáng)度高，與基體界面相容性好，可提高復(fù)合材料的導(dǎo)熱介電性能、力學(xué)性能和耐磨損性能。

聚四氟乙烯PTFE俗稱“塑料王”，其分子鏈為線形結(jié)構(gòu)，屬于非極性聚合物，具備好的耐化學(xué)腐蝕性和耐高低溫性能，摩擦因數(shù)極小，介電性能優(yōu)良。但其耐磨損性差、耐蠕變性差、承載形變大等缺點(diǎn)，限制了其應(yīng)用范圍。為提高PTFE的綜合性能，有研究人員一直致力于對(duì)其進(jìn)行改性的研究，以擴(kuò)大其在各領(lǐng)域中的應(yīng)用。其中填充無機(jī)粉體改性是簡(jiǎn)單有效的提高PTFE性能的方法。PTFE的改性填料除了常用的石墨、玻璃纖維、碳纖維、二硫化鉬等以外，使用納米氮化鋁粉填充PTFE也可以獲得良好的效果。

有報(bào)道：

1、PTFE基體中添加的納米氮化鋁粉起到了成核劑的作用，PTFE/nano-AlN復(fù)合材料的結(jié)晶度隨著納米氮化鋁含量的增加呈現(xiàn)先增大后減小的趨勢(shì)，當(dāng)含量為2％左右時(shí)，結(jié)晶度出現(xiàn)大值，復(fù)合材料的結(jié)晶度均大于純PTFE;

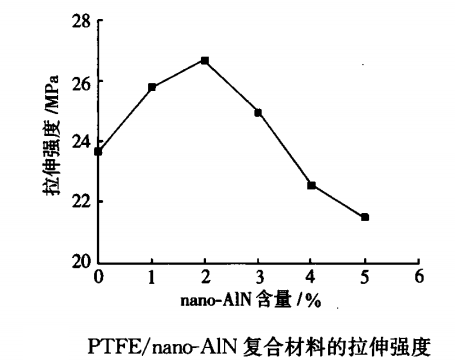

2、納米氮化鋁粉加入，提高了材料的綜合力學(xué)性能，并且在氮化鋁微粉含量為2％時(shí)，出現(xiàn)大值，PTFE/nano-AlN復(fù)合材料的肖氏硬度(D)、拉伸強(qiáng)度與沖擊強(qiáng)度與純PTFE相比，分別提高了17.77％、12.86％和5.30％；

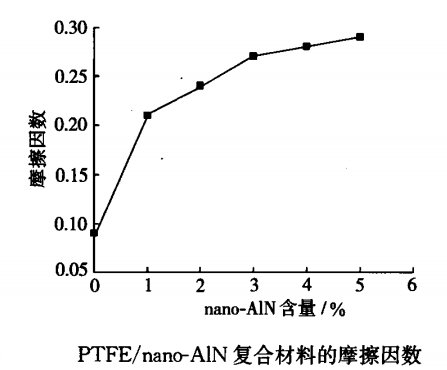

3、加入納米氮化鋁微粉后，PTFE/nano-AlN復(fù)合材料的摩擦因數(shù)增大，磨損體積呈下降趨勢(shì)，在納米氮化鋁粉含量為4％時(shí)，磨損體積僅為純PTFE的1.4％，納米氮化鋁粉的加入使PTFE的耐磨損性能提高了2個(gè)數(shù)量級(jí)；

4、純PTFE表現(xiàn)出典型的黏著磨損特征，當(dāng)納米氮化鋁微粉含量較低時(shí)，PTFE/nano-AlN復(fù)合材料的磨損機(jī)制主要表現(xiàn)為不同程度的黏著磨損與磨粒磨損特征，耐磨損性能提高，當(dāng)納米氮化鋁含量較高時(shí)，磨損表面出現(xiàn)了微小的裂紋。
